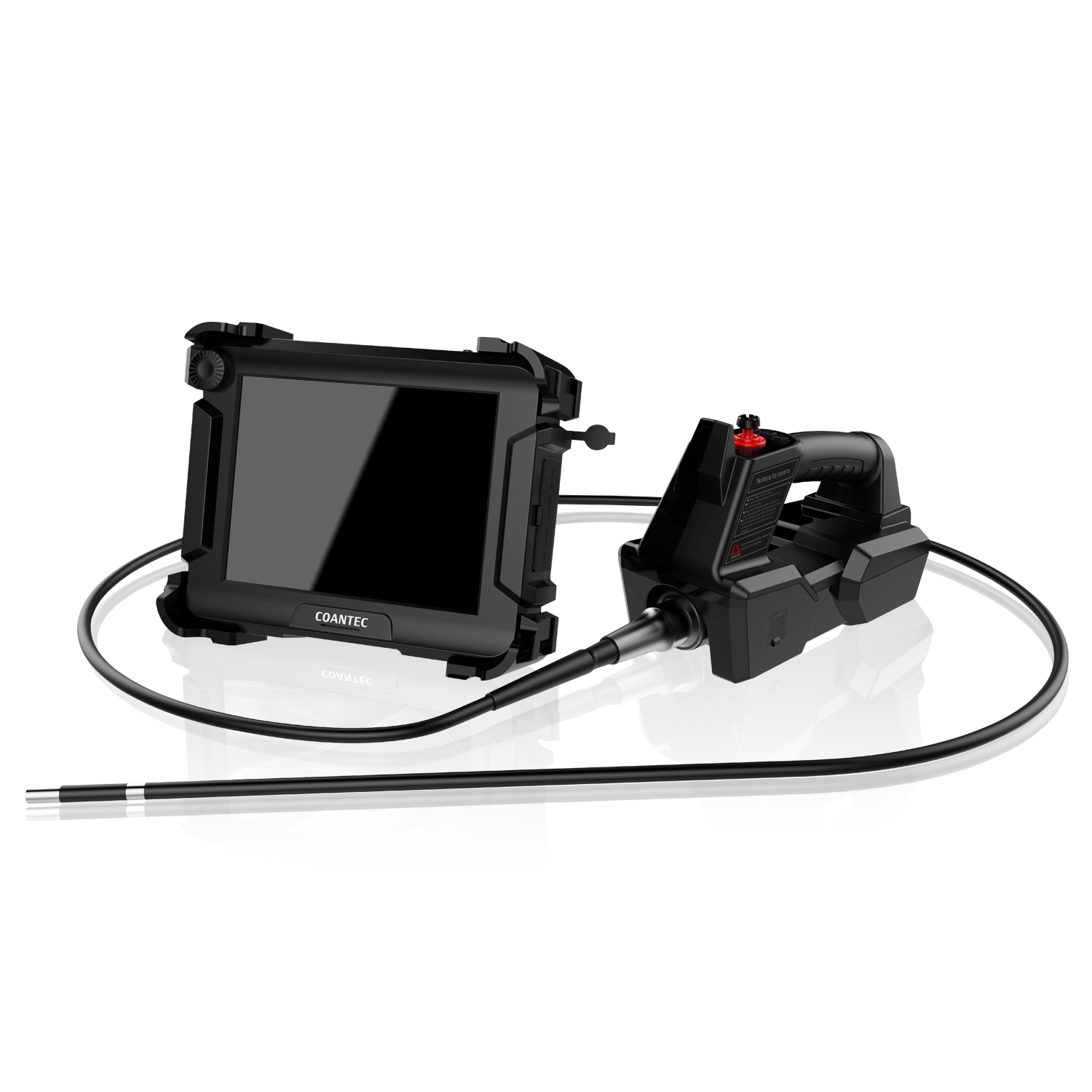

产品简介
C68系列工业视频内窥镜是古安泰自主研发的一款全新的非破坏性目视检测设备，采用IPS全视角工业高清触摸液晶屏，高质量图像传感器，结合先进的图像处理技术，有效还原真实色彩，呈现细节更为丰富的清晰图像。通过电动控制摇杆与触屏虚拟摇杆相结合，具备更为出色的操控性、灵活性和舒适性。设备可直接对人眼难以直接观察到的区域内部进行观测，更好地保障产品质量和设备安全运行。该产品适用于航空、航天、能源、电力、化工、机械、汽车、军工、特检等领域。
产品特点

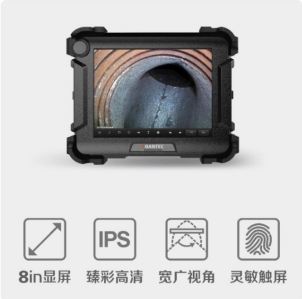

8英寸IPS全视角工业高清触摸液晶屏
更大的可视角度，有效还原真实色彩，全方位呈现良好画质，有效减轻视觉疲劳，提高了观测舒适性。触屏反应灵敏，操控便利，大大提高了工作效率。
| 100/200/500万像素高清工业摄像头
内置高质量图像传感器，画质更清晰细腻，视频图像更流畅，画面无延迟、拖影，便于快速准确地识别细微缺陷。
|

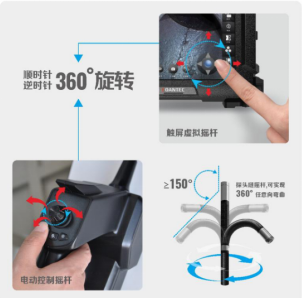

电动控制摇杆+触屏虚拟摇杆
用户可选择电动控制摇杆或者触屏虚拟摇杆，精准控制探头360°全方位转向，同时具备良好的操控体验。也可根据需要配置机械式控制摇  | 旋钮式多功能按键 独特设计的旋钮式多功能按键（已获专利），可通过旋转和按压按键切换、设置菜单功能。
|

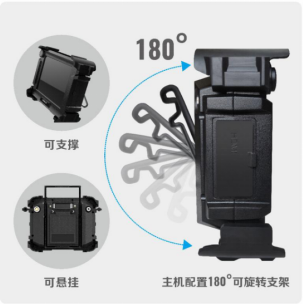

180°可旋转支架
主机配置180°可旋转支架，可悬挂可支撑，方便调整观察角度，适用于各种不同的检测场景。

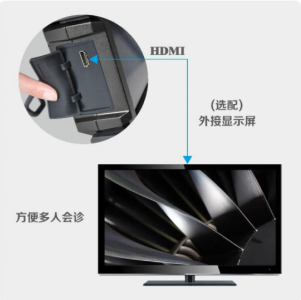

| HDMI同屏输出 通过HDMI接口外接显示屏，方便多人会诊，更有利于对现场状况进行准确判断。
|

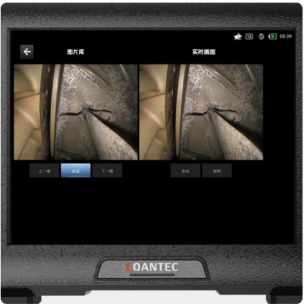

实时图像对比功能
通过对比观察实时检测图像与静态图像的差异，更便于及时发现和判别被检测目标可能存在的表面缺陷。

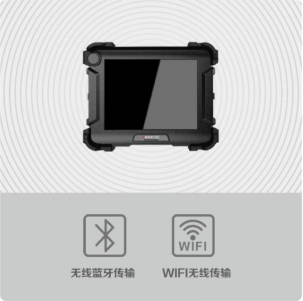

| 内置无线蓝牙、WIFI模块 内置无线蓝牙模块，更方便快捷地导出图片或视频文件。WiFi模块无线联网，开启推流功能（选配）可实时传输检测图像至接收端，实现远程观测并可拍照、录像和存储数据。
|

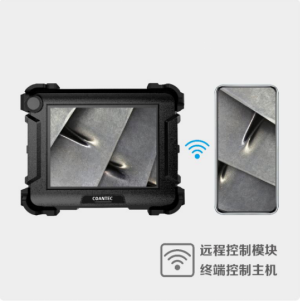

视频推流功能
可通过同一局域网将设备实时检测图像传输到手机，便于同步远程观看检测画面，适用于专家或者多人会诊，实现更高效协作。

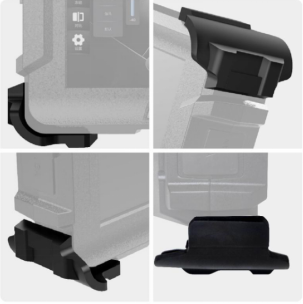

| 四角TPU包胶防撞设计
主机四角采用TPU包胶防撞设计，外形圆润美观，更防震抗摔，有效加强对设备的防护，更坚固耐用。
|

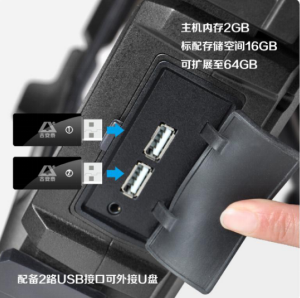

可拓展超大存储空间
主机标配固态硬盘存储空间16GB，可扩展至128GB，具备更大的存储空间，且存取速度更快。配备2路USB接口，可通过外接U盘存储数据。

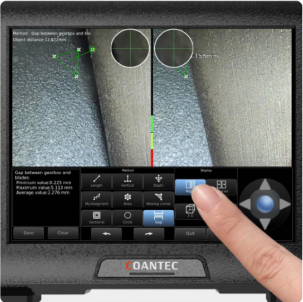

| 三维测量功能（选配）
采用双目立体成像测量系统，可实现点到点、点到线、点到面、多线段、面积、剖面、缺角、圆形、间隙测量，测量精度可达0.01mm，误差≤5%。
|
规格参数
●标配 ○可选-无此配置 | C68系列高性能工业内窥镜 |
主机系统 |
显示屏类型 | IPS全视角工业高清触摸液晶屏 |
显示屏尺寸 | 8英寸 |
显示屏分辨率 | 1024*768 |
用户界面 | 触摸屏、物理按键实施菜单导航 |
主机存储容量 | 标配存储空间16GB，可扩展至128GB，可外接U盘 |
主机运行内存 | 标准配置2GB，可扩展至4GB |
拍照功能 | ● |
图片存储格式 | JPG |
录像功能 | ● |
视频存储格式 | MP4 |
实时图像放大 | 1-5倍（支持多点触控捏合手势缩放） |
LED亮度等级 | 0-9级 |
图像色彩调节 | 图像亮度、对比度、色调、饱和度、清晰度、伽马以及恢复默认 |
显示屏亮度手动调节 | ● |
图像模式 | 可选默认、黑白、负片、艳丽、高亮、柔和 |
图像旋转 | ● |
画面冻结 | ● |
镜像 | ● |
图像实时对比 | ● |
文字注释 | ● |
时间水印 | ● |
位置水印 | ● |
生成报告 | ● |
标尺 | 无标尺、圆形标尺、十字标尺、参考线 |
蓝牙数据传输 | ● |
WiFi数据传输 | ● |
音频输入、输出 | ○ |
4G模块 | ○ |
图片、视频文件远程分享 | ○ |
视频局域网直播推流 | ○ |
在线升级 | ○ |
文件操作 | 全屏观看图片/图片放大/删除/重命名/旋转/涂鸦等 |
图片缩放 | 可5倍放大（支持多点触控捏合手势缩放） |
文件编辑 | 文本注释、涂鸦功能（支持手写线条、箭头、方框、圆形标识、文字注释， 可设置画笔颜色、粗细） |
用户权限管理 | 管理员、游客、标准用户（由管理员创建） |
菜单/输入法语言 | 简体中文、英语、日语、韩语、法语、德语、葡萄牙语、 西班牙语、俄语、意大利语、荷兰语等十余种语言 |
三维测量系统（选配） | 点到点、点到线、点到面、多线段、区域、剖面、缺角、圆形、间隙测量 测量精度0.01mm，测量误差≤5% |
输出端口 |
|
HDMI视频输出端口 | ● |
3.5mm音频输出 | ● |
USB2.0接口 | 2个 |
网线接口 | ○ |
尺寸规格 |
|
主机尺寸 | 245mm*195mm*95mm |
包装箱尺寸 | 551mm*351mm*240mm |
主机重量（含电池） | 2.85Kg |
电动手柄重量 | 1.1kg |
管线系统 |
探头直径（±0.1mm） | 2mm | 管线长度1m~3m可选（测量功能只支持4mm以上管线） |
2.8mm |
3.9mm |
4.8mm |
6mm | 管线长度1m~10m可选 |
8mm |
景深 | 5-50mm/5-100mm/8-250mm* |
视场角 | 70°/80°/100°/120°* |
摄像头像素 | 16万/30万/100万/200万/500万* |
可更换管线 | ● |
可更换镜头 | ○ |
观测方向 | 直视/侧视/直侧视一体 |
前置LED照明 | ○ |
后置光纤导光照明 | ○ |
后置激光照明 | ○ |
探头360°全方位导向 | ● |
控制方式 | 机械控制 | 电动控制 |
探头锁定/释放 | - | ● |
探头速度调节 | - | ● |
虚拟摇杆控制 | - | ● |
电源参数配置 |
供电方式 | INPUT:220±10%V 50Hz市电，OUTPUT:DC15V |
电池容量 | 7.4V，10000mAh |
主机连续工作时间 | 电动手柄≥4小时，机械手柄≥ 6小时 |
工作环境 |
整机工作温度 | -20℃-60°C |
探头工作温度 | -25℃-100°C |
贮藏温度 | -40℃-60°C |
相对湿度 | 15%-90% |
配件 |
专用仪器箱 | ● |
32G U盘 | ● |
电源适配器 | ● |
管道居中器 | ○ |
电池组 | ○ |
座充 | ● |
HDMI线 | ● |
主机连接线 | ● |
个性化定制 |
管线长度、直径可按要求定制 | ○ |
照明光源 | 紫外、白光、红外可选 |
管线刻度标尺 | ○ |
软件定制 | ○ |
显示屏可定制 | ○ |
镜头可定制 | ○ |
*具体参数以实际产品为准，可联系相关人员确认。 |
