工业内窥镜使用方法详解

一、工业内窥镜概述

工业内窥镜作为一种无损检测工具，在现代工业领域发挥着至关重要的作用。它可以深入到设备内部，直接观察人眼无法直接触及的部位，如管道、发动机、压力容器等，帮助检测人员及时发现内部的缺陷、故障和磨损情况。其应用范围涵盖了航空航天、汽车制造、机械加工、电力、石油化工等众多行业。

从类型上来说，工业内窥镜主要分为光学硬管内窥镜、光纤内窥镜和电子内窥镜。光学硬管内窥镜结构简单，成像清晰，适用于直管道和短距离的检测；光纤内窥镜则具有可弯曲的特性，能够适应复杂的检测路径，但成像质量相对较弱；电子内窥镜结合了现代电子技术，成像清晰，色彩逼真，且可实现图像存储和分析功能，是目前应用最为广泛的类型。

二、使用前的准备工作

设备检查

在使用工业内窥镜之前，首先要对设备进行全面的检查。检查内窥镜的探头是否完好，有无损坏、变形或磨损的情况。同时，查看探头的镜头是否清洁，如有灰尘或污渍，需要使用专用的清洁工具进行清理，以确保成像清晰。此外，还要检查线缆是否有破损、断裂等问题，避免在使用过程中出现信号传输故障。

电源准备

根据工业内窥镜的供电方式，做好相应的电源准备工作。如果是使用电池供电，要确保电池电量充足，必要时提前进行充电。如果是外接电源，要检查电源适配器是否正常工作，连接是否牢固，以保证设备在使用过程中能够稳定供电。

环境评估

对检测现场的环境进行评估也是非常重要的。要了解检测部位的温度、湿度、压力等环境参数，确保这些参数在工业内窥镜的适用范围内。例如，一些工业内窥镜适用于高温环境，而另一些则对湿度较为敏感。此外，还要考虑检测现场的光线条件，如果光线不足，可能需要使用辅助照明设备来提高检测效果。

三、插入与定位操作

选择合适的插入方式

根据检测部位的不同，选择合适的插入方式。对于直管道，可以直接将内窥镜探头插入；对于弯曲管道或复杂结构的设备，则需要使用可弯曲的探头，并通过调节探头的弯曲角度来适应检测路径。在插入过程中，要缓慢、轻柔地操作，避免探头与设备内壁发生碰撞，造成损坏。

准确进行定位

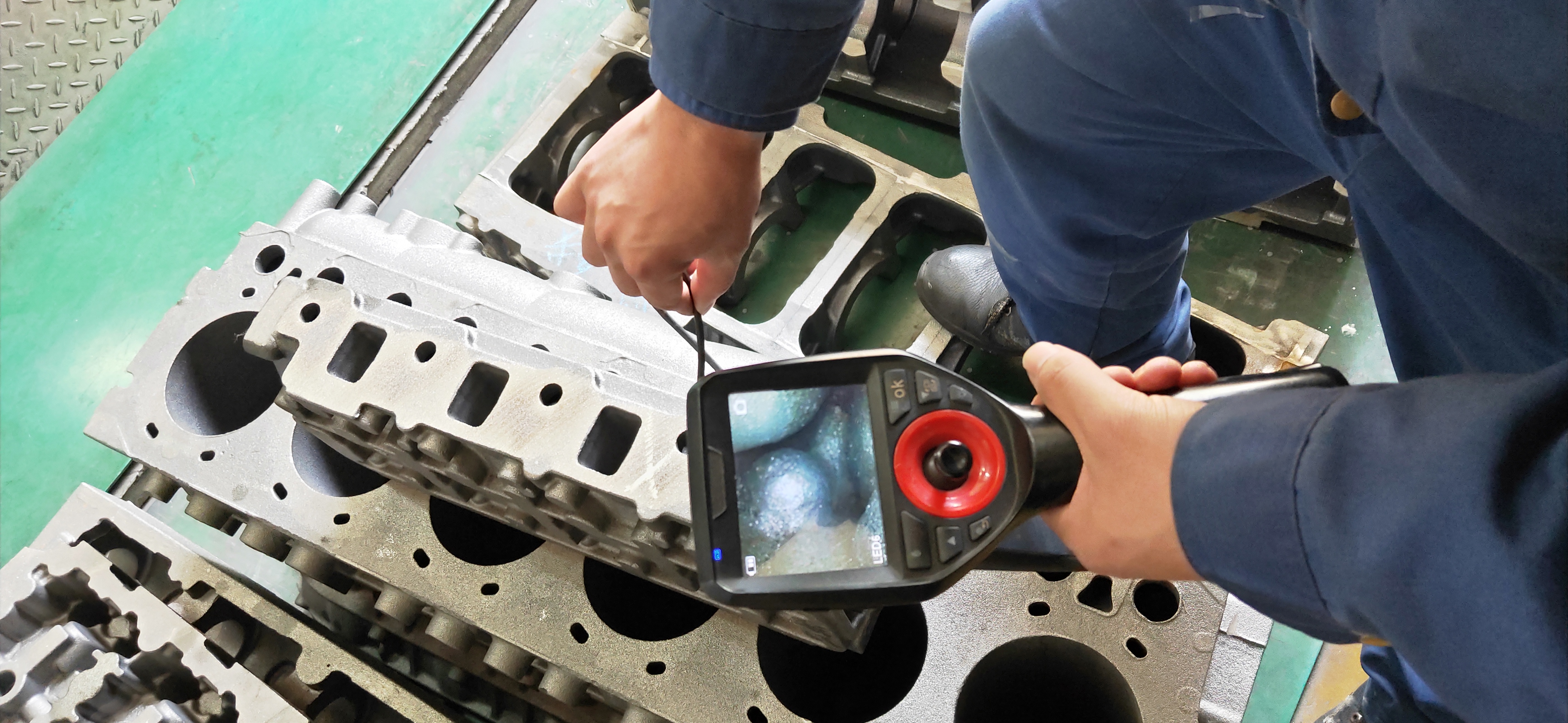

在插入探头的过程中，要通过显示屏观察检测部位的图像，准确进行定位。可以利用内窥镜的刻度标记来确定探头的插入深度，同时结合检测部位的结构特点，调整探头的位置和角度，以获得最佳的检测效果。例如，在检测发动机气缸时，要将探头准确地对准气缸内壁，以便清晰地观察到内壁的磨损情况。

四、图像观察与记录

清晰观察图像

当探头到达检测部位后，要仔细观察显示屏上的图像。调整亮度、对比度等参数，使图像更加清晰。同时，要注意观察图像中的细节，如裂纹、孔洞、腐蚀等缺陷。对于一些微小的缺陷，可能需要放大图像进行观察，以确保能够准确发现问题。

记录关键图像

在观察过程中，对于发现的重要缺陷或异常情况，要及时进行图像记录。可以使用工业内窥镜自带的拍照或录像功能，将关键图像保存下来。记录的图像要注明检测部位、时间、缺陷类型等信息，以便后续的分析和处理。此外，还可以对图像进行标注，突出显示缺陷的位置和特征。

五、数据分析与报告生成

缺陷分析

对记录的图像进行详细的分析，确定缺陷的类型、大小、位置等信息。根据不同的行业标准和检测要求，对缺陷的严重程度进行评估。例如，在航空航天领域，对于发动机叶片上的裂纹，即使裂纹很小，也可能会对飞行安全造成严重影响，需要及时进行处理。

生成检测报告

根据缺陷分析的结果，生成详细的检测报告。报告内容应包括检测对象、检测方法、检测结果、缺陷分析、处理建议等。检测报告要客观、准确、清晰，为后续的维修和决策提供有力的依据。同时，要将检测报告及时反馈给相关部门和人员，以便他们能够及时采取措施。

六、使用后的维护与保养

清洁探头

使用完毕后，要及时对探头进行清洁。首先，用干净的软布擦拭探头表面的灰尘和污渍。对于探头镜头，可以使用专用的镜头清洁剂和镜头纸进行清洁，确保镜头的清晰度。清洁过程中要注意避免刮伤探头表面和镜头。

收纳设备

将工业内窥镜的探头和线缆妥善收纳起来。可以使用专用的收纳箱或收纳袋，将设备整齐地放置在其中，避免线缆缠绕和探头受到挤压。同时，要将设备存放在干燥、通风的地方，避免受潮和损坏。

定期校准与维护

定期对工业内窥镜进行校准和维护，以确保设备的性能稳定和准确。可以按照设备制造商的建议，定期将设备送到专业的维修机构进行校准和检测。此外，还要定期检查设备的电池、充电器等配件的性能，及时更换老化或损坏的配件。

总之，正确使用和维护工业内窥镜可以提高检测效率和准确性，延长设备的使用寿命。在实际操作中，要严格按照操作规程进行，确保检测工作的顺利进行。
