什么是四转向内窥镜？完整指南

当标准检测工具无法到达隐藏角落或无法穿过复杂的内部通道时，四转向内窥镜就成为不可或缺的解决方案。这种先进的无损检测工具可以让技术人员和工程师在不移动插入管的情况下，将摄像头探头向四个不同方向（上、下、左、右）进行转向。通过本指南，您将了解什么是四转向内窥镜、它的工作原理、优势以及如何为您的应用选择合适的型号。

什么是四转向内窥镜？

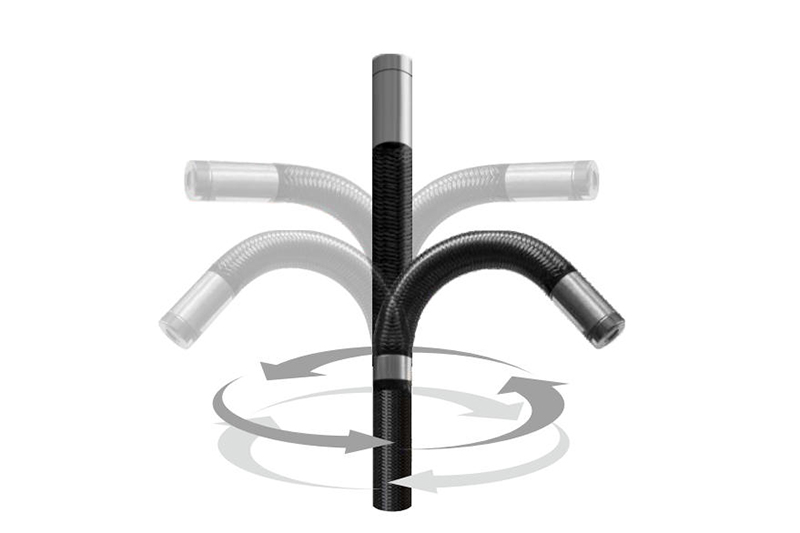

四转向内窥镜是一种视频内窥镜，其远端探头（即弯曲段）可以主动向四个独立方向进行转向。转向控制由手持主机上的摇杆、拇指拨轮或方向按钮完成。探头末端配有一个高分辨率摄像头和内置LED照明灯，可以实时拍摄视频和静态图像，并将其发送到主机屏幕供立即查看。

与不可转向的内窥镜（只能向前看）或基本的双向转向型号（只能上下转向）不同，四转向内窥镜为您提供了完全的方向自由度。您可以绕过障碍物、检查侧壁、彻底查看复杂的内部结构——所有这些只需一次插入即可完成。

其他常见名称

您可能还会听到四转向内窥镜被叫做：

四向可转向内窥镜

四向转向视频内窥镜

四方向内窥镜

摇杆控制内窥镜（适用于具有连续360°控制功能的型号）

四转向内窥镜是如何工作的？

四转向内窥镜采用线缆引导系统。四根高强度的拉线从转向控制器（摇杆或拨轮）出发，穿过整个插入管，一直延伸到探头末端的弯曲段。当您操作控制器时，这些拉线会以特定的组合方式拉动，使探头向所需方向弯曲。

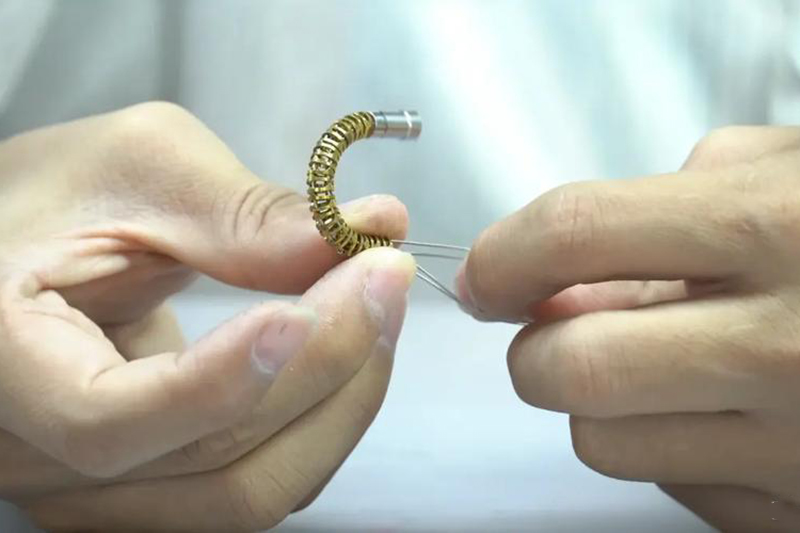

弯曲段通常由一系列互锁的金属或聚合物关节组成——常被形容为“犰狳”或“脊柱”式结构。这种设计可以实现平滑、可重复的弯曲，同时保持管身的挺直能力，并能够回到笔直位置。

更先进的电子系统会使用电机和限位开关来辅助转向，提供更精细的控制。对于非常长的插入长度（超过10米或33英尺），一些专业内窥镜会使用气动（气囊）转向系统代替拉线。

四向 vs 双向 vs 不可转向：为什么四个方向很重要

四转向内窥镜的主要优势是全面覆盖检测区域。使用双向转向内窥镜时，如果不旋转整个插入管，就无法向左或向右看——而在狭小空间内这通常很困难甚至不可能。四向系统消除了这一盲区，缩短了检测时间，并提高了缺陷检出率。

主要应用场景

四转向内窥镜广泛应用于需要内部视觉检查的多个行业：

汽车与发动机检测– 通过火花塞孔或小型检修口查看气缸、活塞、气门座、涡轮增压器和变速箱内部。

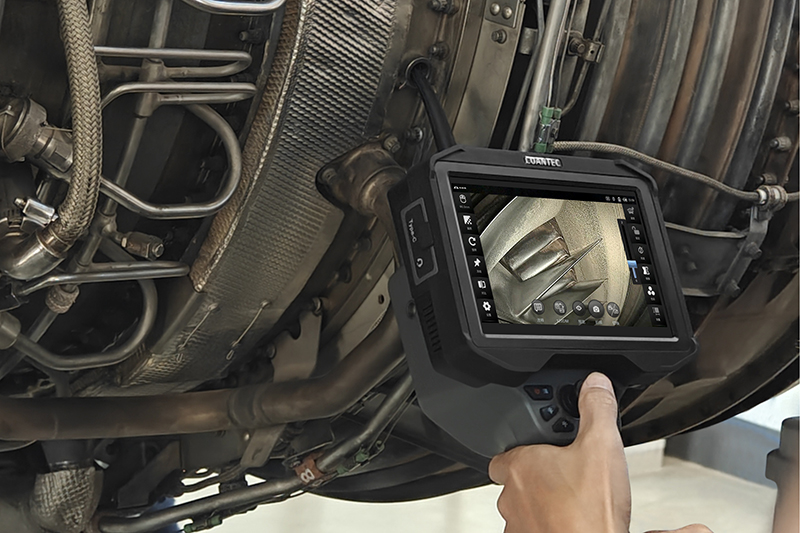

航空航天维护– 无需拆卸发动机即可检查涡轮叶片、燃烧室、燃油喷嘴和机身结构。

电力行业– 检查风力发电机齿轮箱、发电机、换热器、蒸汽轮机和锅炉管。

重工业与制造业– 验证内部焊缝质量、检测铸造缺陷，并检查压力容器、管道和液压系统。

暖通空调与管道– 查找风管、管道和锅炉管内部的堵塞、腐蚀或生物滋生。

执法与安防– 在密闭空间中搜索违禁品或证据。

四转向内窥镜的优势

完全的方向控制– 上下左右移动，可扫描整个内部表面。

节省时间– 无需反复拔出、旋转和重新插入探头。

更高的缺陷检出率– 直接将摄像头对准可疑的裂纹、腐蚀或异物。

减少拆解– 通过小型检修口即可完成检测，节省大量拆卸时间。

内置记录功能– 拍摄照片和视频，用于报告、质量记录或远程专家评审。

如何选择适合的四转向内窥镜

选择四转向内窥镜时，请考虑以下因素：

1. 转向范围

每个方向的弯曲角度至少应为120°。高质量型号可在所有四个方向达到180°。

2. 探头直径

2–4 毫米 – 用于极狭小空间（如小型发动机、燃油喷嘴）

6–8 毫米 – 大多数工业和汽车应用的标准尺寸

10 毫米及以上 – 用于较大管道和重型机械

3. 探头长度

1–3 米（3–10 英尺） – 适用于大多数发动机和机械检测

3–10 米（10–33 英尺） – 用于较长的管道和工业设备

超过 10 米（33 英尺） – 通常需要气动转向，适用于特殊任务

4. 图像质量

720p – 入门级，可满足基本检查

1080p（全高清） – 推荐用于详细检测

4K 超高清 – 用于对微小缺陷有严格要求的应用

5. 耐用性与防护等级

IP67 防护等级 – 插入管防水、防尘、耐油

耐磨损探头– 对于粗糙金属表面必不可少

6. 其他可考虑的功能

转向锁定或位置记忆

WiFi 或 USB 连接，便于文件传输

阳光下可读的显示屏

可更换探头选项

如何使用四转向内窥镜 – 最佳实践

四转向内窥镜是一种精密仪器。正确的使用和保养可以显著延长其使用寿命。

使用前

检查探头是否有可见损坏（裂纹、扭结或关节松动）。

确保转向机构在插入前运动顺畅。

尽可能将探头调直。

使用中

缓慢、轻柔地插入探头。

缓慢进行转向。如果感觉到阻力，不要强行扳动——稍微退回一点，尝试不同角度。

让探头远离锋利边缘、高温表面（高于 70°C / 160°F）以及带电的电气部件。

不要用探头推动或拨出异物。它不是去毛刺或打捞工具。

使用后

尽可能笔直地、缓慢地拔出探头。

用软布和温和的玻璃清洁剂清洁镜头和插入管。

存放前让探头完全干燥。

将内窥镜存放在保护箱内，远离灰尘和湿气。

如果设备配有可拆卸电池，长时间不用时应取出电池。

避免事项

不要将主机或电子部件浸入水中——只有插入管是防水的。

不要将探头暴露在酸性或腐蚀性化学物质中。

不要使弯曲段超出其规定的弯曲范围。

不要让未经培训的人员操作内窥镜。

需要注意的局限性

尽管四转向内窥镜功能强大，但也存在一些局限性：

成本较高– 由于其复杂的机械结构，比双向或不可转向型号更贵。

易损性– 线缆引导系统和弯曲段可能因粗暴操作而损坏。

长度限制– 线缆引导的转向在超过约 10 米（33 英尺）后会变得困难。更长的长度需要气动系统。

温度限制– 大多数型号无法承受长时间高于 70°C（160°F）的环境。有耐高温版本，但价格更高。

常见问题解答

四转向内窥镜可以 360 度旋转吗？

不完全是这样。真正的四向系统提供上/下/左/右的弯曲。一些高端型号提供摇杆控制，可以实现连续 360° 转向，实际上相当于四个方向加上两者之间的所有角度。

四转向内窥镜的典型使用寿命是多长？

如果保养得当，一台质量可靠的内窥镜可以使用 5 到 10 年。最常见的故障点是拉线疲劳（由于反复弯曲）以及镜头或 LED 灯的损坏。

可以在水下使用吗？

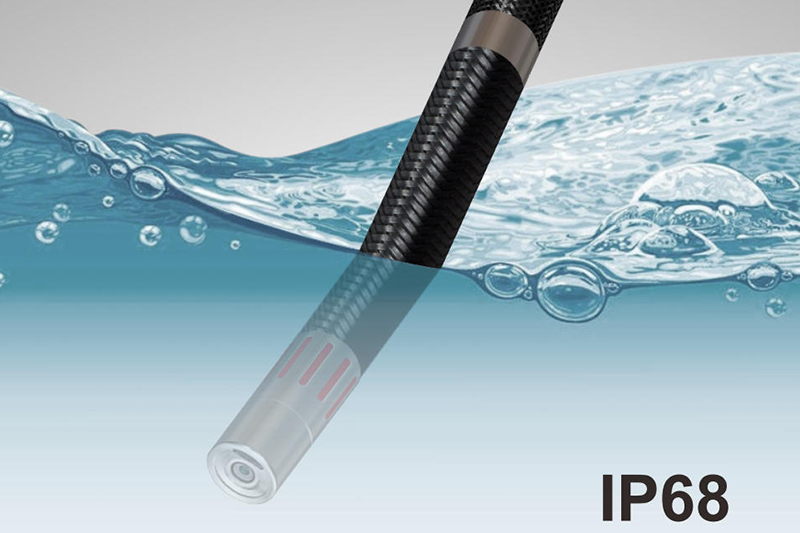

插入管通常具有 IP67 防护等级，意味着可以在 1 米（约 3.3 英尺）深的淡水中浸泡 30 分钟。但是，主机和电子部件不防水。请务必查看您所用型号的具体规格。古安泰的可转向内窥镜探头防水级别可达IP68。

如何清洁弯曲段？

使用柔软的无绒布，蘸取少量温和的肥皂水或 70% 的异丙醇轻轻擦拭。切勿使用研磨性清洁剂或高压喷水。

总结

四转向内窥镜可以让检测人员对摄像头探头进行上、下、左、右的完全方向控制。与不可转向或双向转向的型号相比，它能够提供更快的检测速度、更高的缺陷检出率，并减少设备拆卸的需求。

无论您从事汽车维修、航空航天维护、电力行业还是工业制造业，投资一台优质的四转向内窥镜都将为您节省时间、降低成本，并提高内部检测的准确性。

准备为您的需求选择合适的四转向内窥镜了吗？请根据探头直径、长度、图像质量和转向范围对比不同型号——并且始终优先考虑耐用性和易用性。
