工业内窥镜探头是如何转向的

工业内窥镜探头的转向原理，核心可以概括为“通过机械传动，将操作者控制动作精确地传递到探头前端，使内窥镜探头弯折”。

目前常规的转向技术是机械导向式，而更先进的电动导向式也应用得越来越广泛。下面我们详细拆解这两种原理。

一、机械导向式（基础技术）

这是最常见、技术最成熟的转向方式。其工作原理类似于自行车的刹车线。

核心组件：

1.控制手柄（近端）：通常是一个带有旋钮或摇杆的操作部。

2.导向钢丝（传动介质）：若干根高强度、高弹性的细金属丝，贯穿整个窥镜的插入管。

3.铰接关节（远端）：探头最前端的可弯曲部分，由一系列关节节段组成。

4.金属编织网套：包裹在插入管外部，用于保护内部的导光束、传像束和导向钢丝。

工作原理：

1.操作输入：当您顺时针或逆时针旋转控制手柄的旋钮时，会收紧或放松与之相连的导向钢丝。

2.力的传递：这个“收紧”或“放松”的力，通过贯穿插入管的导向钢丝，被精确地传递到远端的铰接关节。

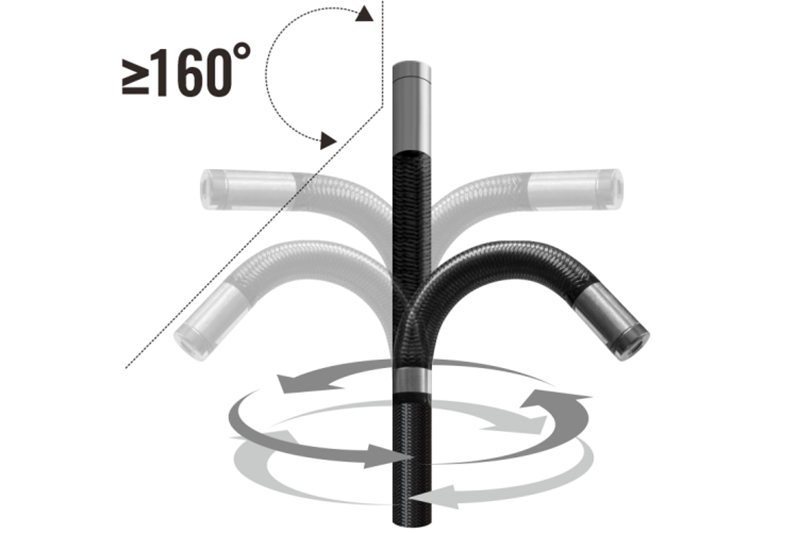

3.关节偏转：

当您向一个方向旋转手柄时，会拉紧该方向的一根（或一组）钢丝。

被拉紧的钢丝会“拽动”铰接关节，使其向钢丝所在的方向弯曲。

关节另一侧的钢丝则会被动地稍微放松或保持状态。

4.弹簧回位：当您将手柄旋回中立位置时，铰接关节本身具有的弹性（或通过另一组对称的钢丝）会使其恢复到笔直状态。

类比理解：

您可以把它想象成用手指控制一个木偶。您的手指是控制手柄，连接木偶关节的线就是导向钢丝。您拉动哪根线，木偶的相应部位就会向哪个方向运动。

机械导向的优缺点：

优点：

技术成熟，成本相对较低。触觉反馈好：操作者可以通过手柄直接感受到探头前端与障碍物的接触，有助于精细操作。响应直接，控制精确。

缺点：

操作需要技巧：需要一定的练习才能熟练控制。

钢丝会磨损：长期使用后，导向钢丝可能因疲劳而断裂。

转向角度有限：通常只能进行上下左右（2方向）或四方向（上下左右）的偏转，无法360°任意旋转。

二、电动导向式（进阶技术）

电动导向技术更现代化，它用电子和电机取代了部分机械传动。

核心组件：

1.控制手柄/摇杆（近端）：通常是一个万向摇杆或轨迹球。

2.微电机（远端或近端）：小型、精密的电机。

3.传感器与控制系统：用于检测操作者的指令并控制电机。

4.传动机构：将电机的旋转运动转换为探头关节的偏转。

工作原理：

1.操作输入：您向前后左右拨动电子摇杆。

2.信号转换：摇杆的运动被传感器转换为电信号。

3.电机驱动：这个电信号被发送到微电机，驱动电机正转或反转。

4.执行偏转：电机通过内置的减速齿轮等传动机构，带动类似机械导向的钢丝或推杆，最终实现探头关节的偏转。

注意：在一些设计中，电机会放置在探头远端，直接驱动关节，结构更紧凑；而在另一些设计中，电机位于操作手柄处，再通过钢丝传动。

电动导向的优缺点：

优点：

操作直观简单：像操作游戏手柄一样，上手快，无需复杂技巧。

可实现复杂运动：更容易实现360°全方位无死角转向。

可集成记忆功能：高级型号可以记忆探头的运动路径，实现自动扫描。

减轻操作者疲劳：无需手动旋转旋钮，长时间操作更轻松。

缺点：

成本更高。

缺乏直接的触觉反馈：操作者可能无法直接感知探头前端是否与物体发生碰撞。

结构更复杂，维修成本可能更高。

总而言之，工业内窥镜探头的转向技术，无论是传统的机械式还是现代的电动式，其根本目的都是为了调整探头的方向，实现对探头视角的精确控制，从而完成高质量的目视检测。
