测量内窥镜对于检测行业的重要性

测量内窥镜：定义与工作原理

测量内窥镜，也称为定量内窥镜或三维相位测量内窥镜，是一种集成了先进光学技术、数字成像和精密测量软件的特殊工业内窥镜。相对于传统工业内窥镜“仅能看”的功能，实现了“边看边测”，能够对肉眼无法直接观察的区域内的缺陷、尺寸、间距等进行精确的定量测量。

测量内窥镜其核心工作原理通常基于以下两种技术之一：

1.   立体测量技术：模仿人眼的双目视觉。测量内窥镜的头部装有两个微距摄像头（或一个摄像头加一个投影光源）。通过从两个略有差异的角度对同一目标进行拍摄，系统通过复杂的算法计算视差，从而重建出物体的三维轮廓并计算出尺寸。

2.   相位扫描测量技术：这是一种更先进的技术。测量内窥镜会向目标表面投射一系列精密的光栅图案（如条纹光），摄像头捕捉这些因物体表面形状而变形的图案。通过分析这些图案的相位变化，可以极其精确地计算出物体表面的三维坐标，精度可达微米级别。

无论采用哪种技术，最终都需要通过专业的测量软件对捕获的图像进行处理和分析，从而得出精确的数值结果（如长度、面积、深度等）。

测量内窥镜在检测行业的重要性

测量内窥镜的出现是工业无损检测领域的一次重大飞跃，其重要性体现在以下几个方面：

1. 测量内窥镜实现从“定性”到“定量”的跨越

传统内窥镜：检测结果主要通过操作人员的经验和主观判断。检测报告通常是“发现裂纹”、“存在腐蚀”等定性描述，无法测量“裂纹的长度”、“腐蚀的程度”等关键问题。

测量内窥镜：提供了客观、量化的数据。它可以精确测量出裂纹的长度、腐蚀的深度和面积、焊缝的咬边量、孔洞的直径、两个部件之间的间隙等。这使得评估缺陷的严重程度有了科学依据。

2. 测量内窥镜可为决策提供关键数据支持

精准维修决策：对于一个裂纹，如果测量结果显示其长度远低于安全临界值，可能只需要持续关注即可，而无需停机维修，避免了巨大的生产损失和不必要的维修成本。反之，如果测量发现缺陷尺寸已接近或超过标准，则必须立即停机和修复，从而预防了潜在的灾难性事故（如发动机空中停车、管道爆炸等）。

寿命预测与可靠性评估：通过定期对关键部件（如涡轮叶片）的缺陷进行测量和跟踪，可以分析缺陷的增长趋势，预测部件的剩余寿命，实现预测性维护，最大化设备的使用价值。

3. 测量内窥镜提升产品质量和生产工艺

过程控制：不仅用于售后检测，还可用于生产过程中的在线质检。例如，在汽车制造业中，用于测量发动机缸体内部油道孔径、加工表面质量；在精密铸造中，测量内部复杂腔体的尺寸是否符合图纸要求。这有助于及时发现工艺偏差，减少废品率。

装配验证：可用于确认复杂设备内部零部件的安装是否到位、卡箍是否锁紧、是否存在装配异物等，确保产品质量。

4. 数字化记录与可追溯性

所有测量数据和带有测量标记的图像都可以保存并生成报告。这创造了完整的数字化检测档案，便于质量追溯、历史数据对比和责任界定，符合现代质量管理体系的要求。

5. 广泛应用于关键行业

测量内窥镜是以下高风险、高价值行业不可或缺的检测工具：

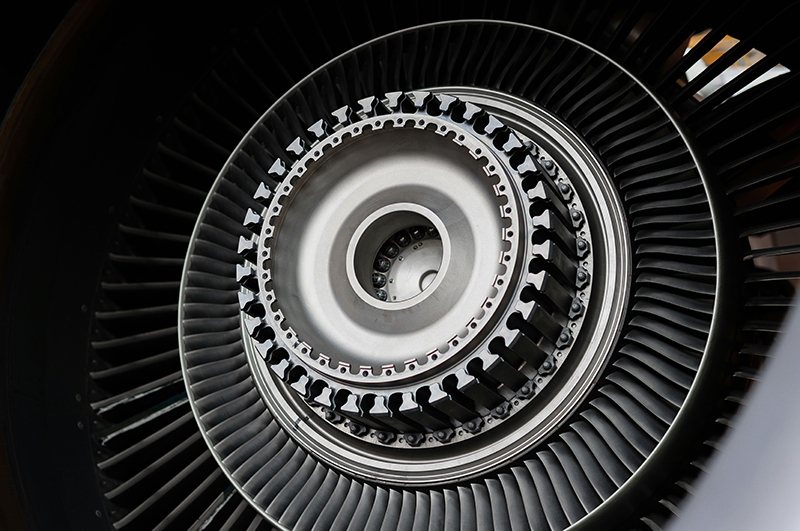

航空航天：对飞机发动机涡轮叶片、燃烧室、压气机叶片等的裂纹、烧蚀、涂层脱落进行测量，是保证飞行安全的核心手段。

能源电力：检测发电厂燃气轮机、蒸汽轮机、锅炉管道内部的腐蚀、裂纹和沉积物，保障能源设施安全稳定运行。

汽车制造：用于发动机、变速箱、缸体等精密部件的内腔检测和尺寸控制。

石油化工：在不开罐的情况下，对长输管道、压力容器、阀门等内部进行腐蚀评估和缺陷测量。

精密制造与科研：用于模具型腔、复杂微细工件的内部尺寸测量。

总结

测量内窥镜通过将可视化检查与精密计量能力相结合，彻底改变了内部缺陷检测的方式。它提供了传统方法无法比拟的客观性、精确性和数据深度，使其成为现代无损检测技术重要一环。是工业领域迈向智能化、数字化检测的关键工具。
