古安泰工业内窥镜在装配式混凝土结构套筒灌浆饱满度检测中的应用

在装配式混凝土建筑工程中，套筒灌浆饱满度是影响预制构件连接质量的关键指标。根据中国工程建设标准化协会发布的《装配式混凝土结构检测标准》（T/CECS 1189-2022），套筒灌浆饱满度检测需采用钻孔内窥法，借助符合标准的工业内窥镜实现精准测量。古安泰三维测量工业内窥镜凭借符合国家标准的技术参数与多功能设计，为该检测提供了高效可靠的解决方案。

一、检测标准与设备要求

根据 T/CECS 1189-2022 附录 E《内窥法检测技术》，钻孔内窥法对检测设备有明确规定：

1、内窥镜性能：需符合《无损检测仪器工业电子内窥镜检测仪》（GB/T 33886），具备尺寸测量功能，可测量镜头与被测物表面选定点距离及选定点与平面距离，测量允许误差为量程的 ±5%；

2、硬件参数：镜头及导线最大外径不大于 6mm，测量精度不低于 0.1mm，需配备前视观察镜头与侧视测量镜头，有效量程不小于 60mm；

3、辅助工具：钻孔设备钻头直径需保证检测孔道直径比内窥镜外径大 2mm 以上，且不超过套筒出浆孔 / 灌浆孔直径，宜配备石工与金工钻头。

古安泰三维测量内窥镜严格遵循上述标准，其镜头外径控制在 6mm 以内，测量精度达 0.1mm 级，配套的直 / 侧视一体探头及可更换管线方案，满足标准中对多视角检测的要求。

二、检测流程与操作要点

1. 检测前准备

钻孔定位：在预制构件出浆口中心或套筒壁预设位置钻孔，孔径需符合“比内窥镜外径大 2mm” 的标准，确保探头顺利伸入；

设备调试：连接古安泰内窥镜主机与探头，切换至前视观察模式，检查图像清晰度及测量功能（点对点、点对线等），确保镜头角度与焦距适配检测孔道。

2. 灌浆饱满度检测

初步观察：通过前视镜头伸入检测孔道，实时观测套筒内腔灌浆料填充状态，初步判断是否存在空洞、分层等异常；

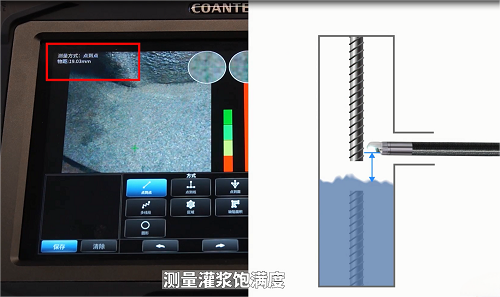

精准测量：切换至侧视测量镜头（或更换侧视管线），从出浆口或钻孔位置深入套筒内腔，向下观测灌浆料上表面，通过设备距离测量功能，获取镜头端面与灌浆料表面的垂直距离（如图 1 所示）；

数据记录：同步拍照或录像存档，记录检测位置、测量距离及图像特征，便于后续比对分析。

3. 灌浆饱满度计算

根据套筒设计尺寸（如总高度 H）与实测垂直距离（h），按公式计算饱满度：

灌浆饱满度= （H−h）/H   ×100%

当饱满度低于设计标准（通常≥90%）时，需标记缺陷位置并评估修复方案。

4. 钢筋插入长度检测

通过侧视镜头测量钢筋末端与套筒内壁参照点的相对距离，判断钢筋插入长度是否符合设计要求，避免因插入不足导致的连接失效风险。

三、古安泰内窥镜的技术优势

多视角检测能力：

直 / 侧视镜头一键切换或快速更换，无需多次调整探头位置，提升复杂空间检测效率；前视镜头用于宏观观察，侧视镜头实现垂直距离精准测量，满足标准中 “多方向观测” 要求。

高精度测量功能：

支持点对点、点对面等多种测量模式，实时显示 0.1mm 级精度数据，测量误差控制在 ±5% 以内，确保饱满度计算依据可靠。

数据可追溯性：

检测过程同步生成图像与数据记录，支持后期对比分析，为工程质量验收提供直观证据，符合装配式建筑全流程追溯要求。

四、检测注意事项

孔道清洁：检测前使用毛刷、气吹清除孔道内碎屑，避免杂质干扰成像与测量；

探头保护：伸入孔道时控制推进速度，避免镜头碰撞套筒内壁，延长设备使用寿命；

环境适配：在潮湿或粉尘环境中，需选用 IP67 及以上防护等级的探头，确保设备稳定运行。

结语

古安泰工业内窥镜在套筒灌浆饱满度检测中，通过符合国家标准的硬件配置、精准的多视角测量功能及数据化检测流程，为装配式混凝土结构质量管控提供了可靠工具。该方案不仅满足 T/CECS 1189-2022 标准要求，更通过技术创新提升了检测效率与准确性，助力建筑工程实现 “可视化、量化、可追溯” 的质量监督，为保障装配式建筑结构安全发挥重要作用。
